圓螺旋面及其加工工藝
圓柱螺旋線為導線，使母線圓的圓心沿著導圓柱螺旋線運動，并且母線圓平面始終與導圓柱螺旋線的軸線相垂直
2024-03-26
一、圓螺旋面的形成原理

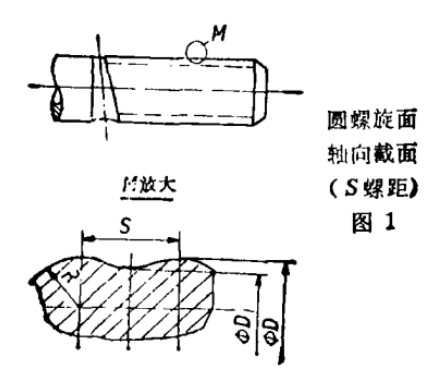

以一個定半徑的圓周為母線，圓柱螺旋線為導線，使母線圓的圓心沿著導圓柱螺旋線運動，并且母線圓平面始終與導圓柱螺旋線的軸線相垂直，這 樣，母線圓運動所形成的曲面即為圓螺旋面。圓螺旋面的軸向截形是由圓弧連接所形成的光滑曲線(如圖1所示)。因此，通常把這種形狀的螺紋稱為波形螺紋。
二、圓螺旋的特點及應用
圓螺旋面在機械制造業、特別是礦山機械、重型鑿巖機械等中應用較為廣泛。例如螺桿鉆具發動機的主要零體之一螺桿，重型鑿巖機的釬頭、釬桿、 釬尾的連拉螺紋，螺桿泥漿泵中的螺桿等，其截面形狀都為圓弧螺旋面。圓弧螺旋面具有下列一些特點:

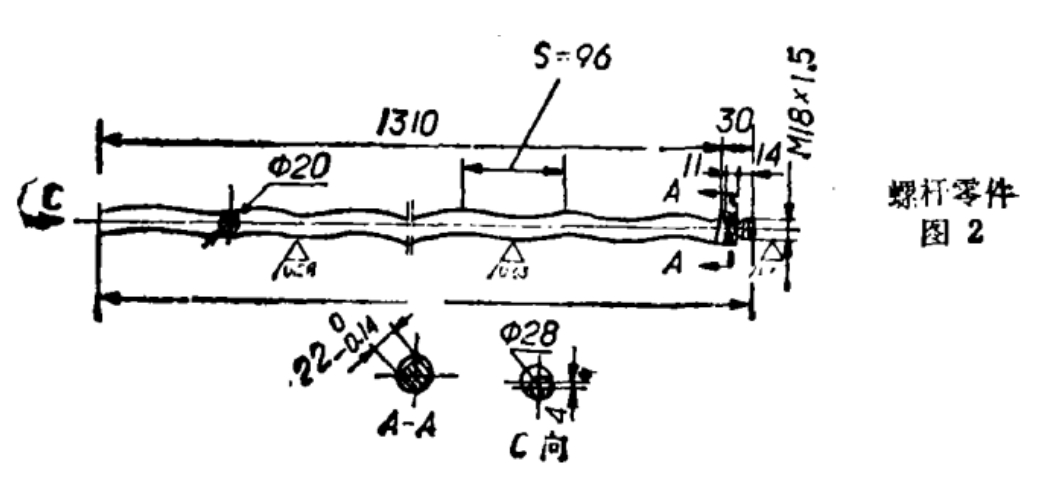

(1)螺距比較大，螺紋深度淺。通常圓螺旋面的螺距都大于12mm，有時則更大。例如螺桿鉆具發動機的螺桿其螺距為96mm，螺紋深度為4mm。
(2)波峰波谷是由光滑的圓弧連接而成見圖1。
(3)通常其長徑比較大。因而多為細長桿件，剛性不好，加工時較為圖難。
(4)這種螺桿拆卸快，連接剛性好，抗沖擊疲勞能力強，傳遞扭矩大。
三、圓弧螺旋面的制造形狀
由上述特點可見，圓螺旋面的加工較為復雜。目前，生產中常用的加工方法有如下兩種:
(1)用成形刀縣車削或用靠模加工，這種方法，不僅加工效率低，工人勞動強度也大，而且刀具的刃磨、樣板的制造較為復雜，費用較高，加工精度也 不易保證。
(2)用旋風銑削法加工。該法在沒有專用機床的情況下，可用通用機床改裝，結構簡單，制造容易?？捎闷胀獾哆M行加工，刀具刃磨簡單，調整，操作 方便，可大大降低勞動強度，效率較前者可提高3~5倍，加工精度和表面粗糙度均可達到圖紙要求，因而，是加工圓螺旋面的比較理想的加工方法。
